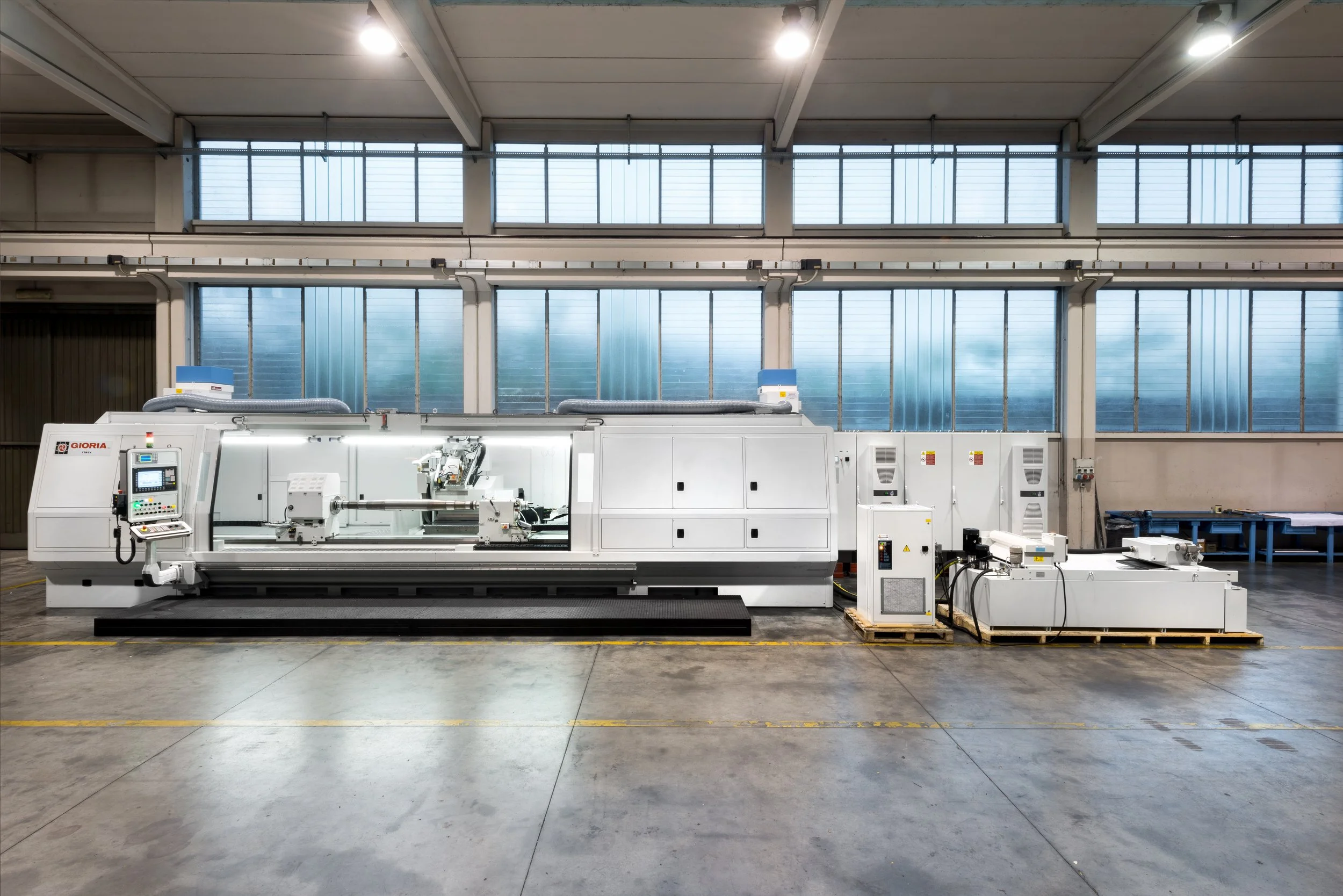

Gioria R-161
1000-7000mm Lunghezza rettificabile
250/300mm Altezza punte
500/600mm Max. diametro rettificabile
1000kg Peso Max. tra le punte
762×80/100×304,8 Dimensioni mola ø x spessore per foro
22kW Potenza motore testa porta mola
5kW Potenza motore testa portapezzo
| Lunghezza massima rettificabile (mm) | Peso macchina indicativo (kg) |
|---|---|
| 1000 | 13900 |
| 1500 | 14400 |
| 2000 | 15000 |
| 2500 | 15600 |
| 3000 | 16200 |
| 3500 | 16800 |
| 4000 | 17500 |
| 4500 | 18700 |
| 5000 | 19800 |
| 6000 | 22000 |
| 7000 | 24200 |
Rettificatrici cilindriche CNC Gioria – Linee R160 e R150
Rettificatrici a mola mobile in versione CNC, disponibili in due configurazioni: la R160, a basamento singolo, per pezzi fino a 8000 kg e lunghezze rettificabili fino a 7000 mm; la R150, con basamenti separati per linea pezzo e carro mola, per pezzi fino a 40000 kg e lunghezze fino a 10000 mm, specifica per sgrossatura e finitura di grandi cilindri con generatrici rettilinee o bombate (cilindri da laminatoio).
Opzioni comuni: doppio carro mola; asse supplementare per coni fino a 10° in passata; misuratore diametrale assoluto in-process/post-process; trascinatore frontale.
Solo R160: torretta multimola fino a 4 elettromandrini (int./est.); avanzamento mola micrometrico per profili concavi/convessi; rettifica interni; lappatura; mandrini mola idrostatici o idrodinamici.
Solo R150: sistema di controllo non distruttivo dei difetti.
